球磨機是工業生產中廣泛使用的高細磨機械，在水泥、硅酸鹽制品、建筑材料、黑與有色金屬選礦以及玻璃陶瓷等行業中廣泛使用，種類有很多，可分為干式和濕式兩種磨礦方式，關于濕式球磨機構造圖、工作原理、技術參數、價格等相關內容，下面有詳細介紹。

濕式球磨機圖片

一、濕式球磨機構造圖及工作原理

濕式球磨機也稱濕法球磨機，能夠處理含水分和含泥質高的物料，與干式球磨機相比，適應性較強、可連續生產，由給料部、出料部、回轉部、傳動部（減速機、小傳動齒輪、電機、電控）等主要部分組成。

濕式球磨機構造圖

濕式球磨機工作原理：其為臥式筒形旋轉裝置，外沿齒輪傳動，兩倉，物料由進料裝置經入料中空軸螺旋均勻地進入磨機的一倉，該倉內有階梯襯板或波紋襯板，內裝不同規格鋼球，筒體轉動產生離心力將鋼球帶到一定高度后落下，對物料產生重擊和研磨作用，在達到粗磨后，經單層隔倉板進入二倉，該倉內鑲有平襯板，內有鋼球，將物料進一步研磨，粉狀物通過卸料箅板排出，完成粉磨作業。

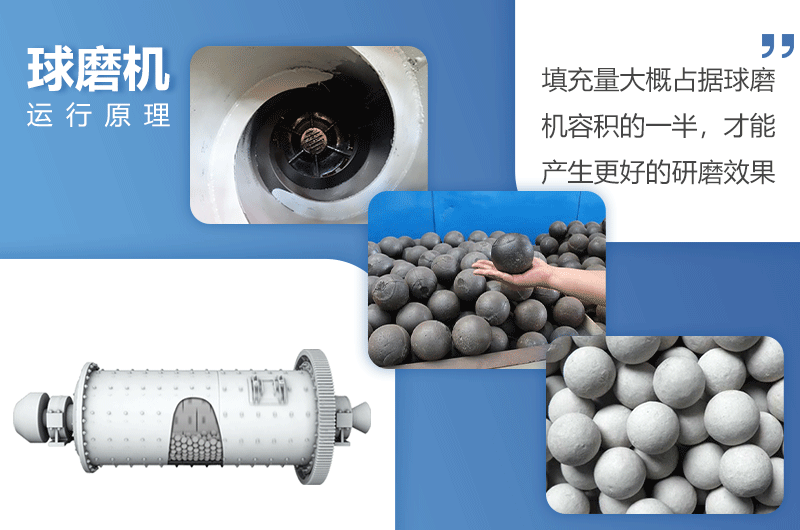

濕式球磨機工作原理圖

二、濕式球磨機技術參數

濕式球磨機主軸承采用是大直徑雙列調心棍子軸承，全液壓操作，使用方便，易于實現自動化，有連續作業優勢，生產效率高，每小時產量0.65-615噸，鋼球量1.5-338噸，一共有34種型號，滿足不同用戶需求，具體濕式球磨機技術參數表如下。

規格型號	筒體轉速（r/min）	裝球量 (t)	進料粒度 (mm)	出料粒度 (mm)	產量 (t/h)	電機功率 (kw)	總重量 (t)
Ф900×1800	36-38	1.5	<20	0.075-0.89	0.65-2	18.5	5.85
Ф900×3000	36	2.7	<20	0.075-0.89	1.1-3.5	22	6.98
Ф1200×2400	36	3	<25	0.075-0.6	1.5-4.8	30	13.6
Ф1200×3000	36	3.5	<25	0.074-0.4	1.6-5	37	14.3
Ф1200×4500	32.4	5	<25	0.074-0.4	1.6-5.8	55	15.6
Ф1500×3000	29.7	7.5	<25	0.074-0.4	2-5	75	19.5
Ф1500×4500	27	11	<25	0.074-0.4	3-6	110	22
Ф1500×5700	28	12	<25	0.074-0.4	3.5-6	130	25.8
Ф1830×3000	25.4	11	<25	0.074-0.4	4-10	130	34.5
Ф1830×4500	25.4	15	<25	0.074-0.4	4.5-12	155	38
Ф1830×6400	24.1	21	<25	0.074-0.4	6.5-15	210	43
Ф1830×7000	24.1	23	<25	0.074-0.4	7.5-17	245	43.8
Ф2100×3000	23.7	15	<25	0.074-0.4	6.5-36	155	45
Ф2100×4500	23.7	24	<25	0.074-0.4	8-43	245	56
Ф2100×7000	23.7	26	<25	0.074-0.4	12-48	280	59.5
Ф2200×4500	21.5	27	<25	0.074-0.4	9-45	280	54.5
Ф2200×6500	21.7	35	<25	0.074-0.4	14-26	380	61
Ф2200×7000	21.7	35	<25	0.074-0.4	15-28	380	62.5
Ф2200×7500	21.7	35	<25	0.074-0.4	15-30	380	64.8
Ф2400×3000	21	23	<25	0.074-0.4	7-50	245	58
Ф2400×4500	21	30	<25	0.074-0.4	8.5-60	320	72
Ф2700×4000	20.7	40	<25	0.074-0.4	22-80	380	95
Ф2700×4500	20.7	48	<25	0.074-0.4	26-90	480	102
Ф3200×4500	18	65	<25	0.074-0.4	按工藝條件定	630	149
Ф3600×4500	17	90	<25	0.074-0.4	按工藝條件定	850	169
Ф3600×6000	17	110	<25	0.074-0.4	按工藝條件定	1250	198
Ф3600×8500	18	131	<25	0.074-0.4	45.8-256	1800	260
Ф4000×5000	16.9	121	<25	0.074-0.4	45-208	1500	230
Ф4000×6000	16.9	146	<25	0.074-0.4	65-248	1600	242
Ф4000×6700	16.9	149	<25	0.074-0.4	75-252	1800	249
Ф4500×6400	15.6	172	<25	0.074-0.4	84-306	2000	280
Ф5030×6400	14.4	216	<25	0.074-0.4	98-386	2500	320
Ф5030×8300	14.4	266	<25	0.074-0.4	118-500	3300	403
Ф5500×8500	13.8	338	<25	0.074-0.4	148-615	4500	525

三、濕式球磨機工作視頻及優勢

進料粒度：＜25mm

出料粒度：0.074-0.4 mm

處理能力：時產20噸

濕式球磨機工作視頻

①、由入磨后到制成漿液，整個系統的運行費用低，僅為干磨系統的1/3。

②、溝槽式環形襯板，增加了球、礦接觸表面，加強了研磨作用。

③、篦板式磨尾出料，出料順暢、無漲磨現象，筒體無須冷卻。

④、采用新型鑄造工藝，有效提高了設備整體的強度，運轉更加平穩。

⑤、運行過程中，始終處于負壓狀態，不會產生粉塵顆粒污染，成品純度也有保證。

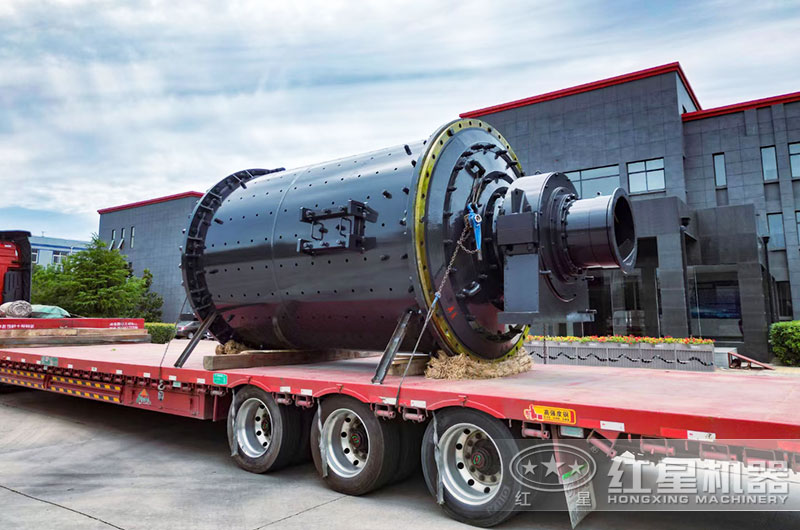

設備發貨現場圖片

四、濕式球磨機價格多少？

目前市場上濕式球磨機價格區間比較大，從幾萬到幾十萬元都有，因不同型號，各項技術參數有差異，主要看怎么選擇了，加上制造銷售企業較多，選材用料、做工要求、銷售模式等有所不同，所以價格就會有差異。

其中河南紅星球磨機廠家，是集科研、生產、銷售和售后一體化運作，建立了現代化檢測基地，設備質量有保證，現貨直銷、沒有中間商，一臺也是批發價，具體濕式球磨機價格，有經理提供，歡迎在線咨詢了解，也可以隨時到廠參觀考察，地址：鄭州市高新區梧桐街與紅松路交叉口中國高端礦機生產出口基地園區。
